Bac spécial transformateur

Pour une utilisation écologique des transformateurs

Les installations de stockage et/ou au contact de produits pouvant polluer les eaux doivent être conformes aux normes NFC 13100 et NFC 13-200 (installations à haute tension et les postes de livraison) et NF 17-300 (protection contre les risques d’incendie) ainsi qu’au décret 77-254 du 08/03/1977 (loi sur l’eau) afin d’éviter tous risques pour l’environnement.

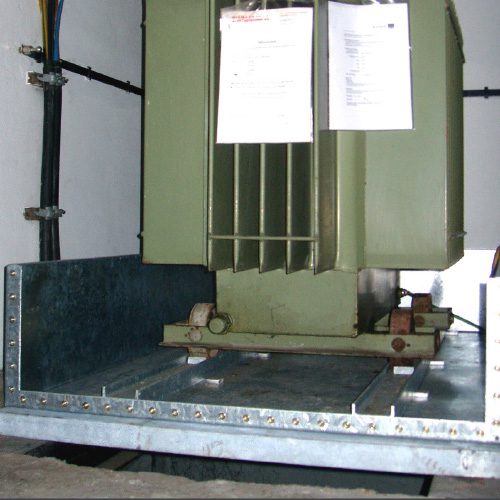

C’est pourquoi les stations transformateurs doivent être équipées de bacs de rétention d’huile, afin d’éviter les pertes d’hydrocarbures des transformateurs et ainsi tous risques de pollution de l’environnement.

Matériau des bacs :

Acier (S235JR suivant EN10025) galvanisé, épaisseur matériau : 3 mm ou

Acier inox  V2A, épaisseur matériau : min. 2 mm

Avec certificat de conformité

Modèle :

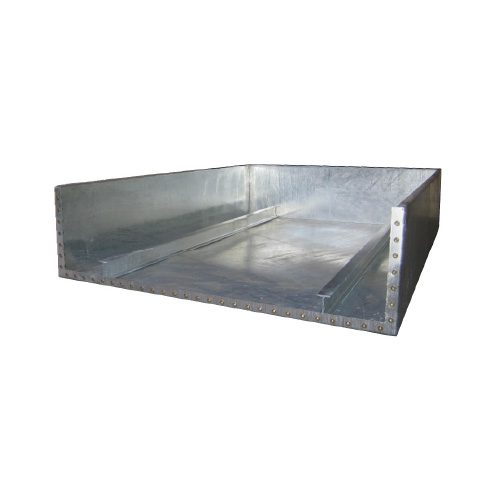

– Modèle TAW K avec un côté court amovible et TAW L avec un côté long amovible

  • Joint monobloc avec revêtement spécial résistant à l’huile des transformateurs avec trous pré perforés sur-mesure
  • Vissage par rivet pop et vis à tête hexagonale
  • Avec rails transversaux en IPE 80 profilé

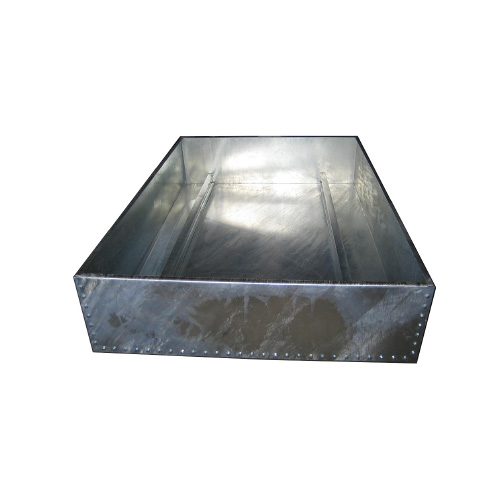

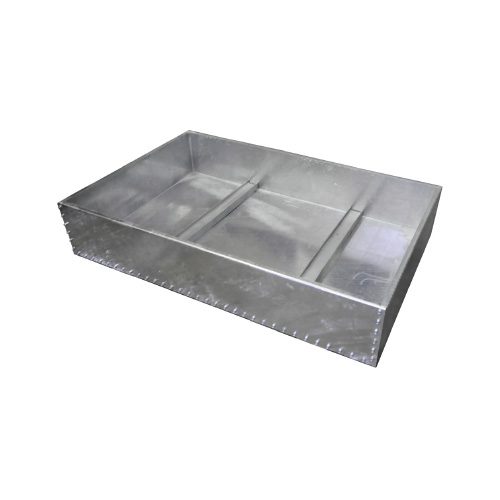

– Modèle TAW S intégralement fermé

Réf. en acier inox V2A Réf. en acier galvanisé Désignation Dimensions extérieures L x l x h mm Poids en kg
Bac de rétention d'huile de transformateur côté court amovible
61116 106066 TAW K-1 1350 x 915 x 310 81
61117 106070 TAW K-2 1650 x 1050 x 310 104
61118 106074 TAW K-3 1700 x 1000 x 400 115
61119 106078 TAW K-4 1900 x 1100 x 400 112
61120 106101 TAW K-5 2000 x 1400 x 400 158
Bac de rétention d'huile de transformateur côté long amovible
61126 106082 TAW L-1 1350 x 915 x 310 76
61127 106086 TAW L-2 1650 x 1050 x 310 97
61128 106090 TAW L-3 1700 x 1000 x 400 106
61129 106094 TAW L-4 1900 x 1100 x 400 122
61130 106105 TAW L-5 2000 x 1400 x 400 158
Bac de rétention d'huile de transformateur fermeture intégrale
61131 106106 TAW S-1 1350 x 915 x 310 64
61132 106107 TAW S-2 1650 x 1050 x 310 83
61133 106108 TAW S-3 1700 x 1000 x 400 93
61134 106109 TAW S-4 1900 x 1100 x 400 108
61135 106110 TAW S-5 2000 x 1400 x 400 135
Capacité
